Основные характеристики цементированного карбида

Цементированный карбид занимает важную позицию в формировании металла, пластиковой литью, производстве стеклянных и проволочных отраслей из -за ее превосходной долговечности, точности и универсальности. Качество цементированного карбида напрямую влияет на эффективность производства и срок службы. Три основные характеристики цементированного карбида следующие:

1. Плотность

Плотность цементированных карбида широко распространена от 5,5 г/см.³ Для сплавов на основе TIC до 15,4 г/см³ Для сплавов с низким содержанием Cobalt на основе WC. Стопленный цементированный карбид обычно имеет некоторую остаточную пористость, поэтому измеренное значение плотности немного ниже теоретического значения. Для карбида с цементированным вольфрамовым цементированием его плотность зависит в первую очередь от содержания кобальта. Чем выше содержание кобальта, тем ниже плотность. Кроме того, графитовые включения, поры и иностранные примеси слегка уменьшат плотность сплава, в то время как большое присутствие η Фаза в сплаве вызовет небольшое увеличение плотности. Когда η Фаза серьезна, его плотность может превышать теоретическую ценность.

Для сплавов титана-ткстен-кобальта его плотность тесно связана с содержанием карбида титана и кобальта. По мере увеличения содержания карбида титана или кобальта плотность сплава уменьшается.

2. Твердость

Из-за большого количества твердых карбидов в цементированном карбиде его твердость намного выше, чем у высокоскоростной стали. Твердость цементированного карбида YG для резки, как правило, HRA88 ~ 93, а твердость цементированного карбида YT составляет HRA89 ~ 94. Чем выше содержание связующего кобальта в цементированном карбиде (чем ниже содержание твердых карбидов), тем ниже твердость сплава.

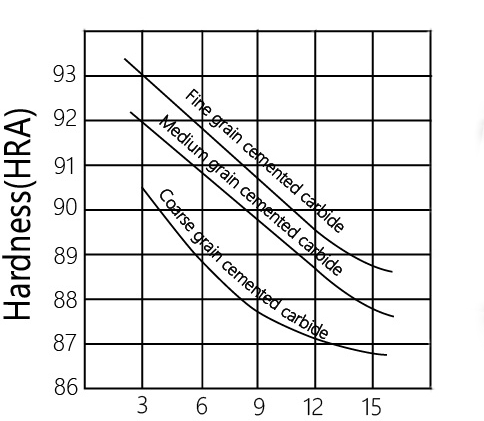

Взаимосвязь между твердостью сплава WC-CO, содержанием кобальта и размером карбида вольфрамового карбида

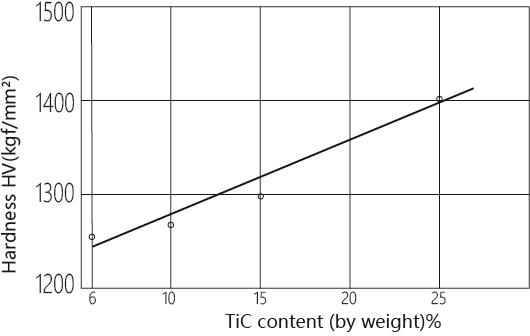

Взаимосвязь между твердостью и содержанием TIC в сплаве с WC-TIC-CO, содержащим CO9%

Инструмент обычно подвергается изгибному напряжению во время резки, поэтому прочность изгиба обычно используется для представления характеристик прочности цементированного карбида. Изгибающая прочность грубогоцечного цементированного карбида намного ниже, чем у высокоскоростной стали. Даже сплав YG8 с более высокой силой (σBB = 1500 МПа) имеет прочность на изгиб только в половине, чем у высокоскоростной стали W18CR4V. Тем не менее, изгибающая прочность мелкозернистого цементированного карбида выше, чем у высокоскоростной стали, но он не имеет значительной пластичности, поэтому он демонстрирует явление обрушения.

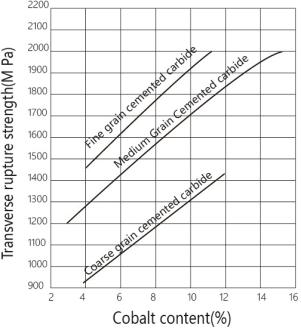

Взаимосвязь между прочностью изгибного карбида и содержанием кобальта и кобальтом

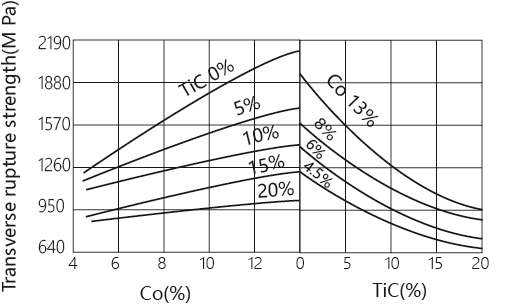

Влияние Содержание TIC и CO на прочность на сплав сгибания WC-TIC-CO
